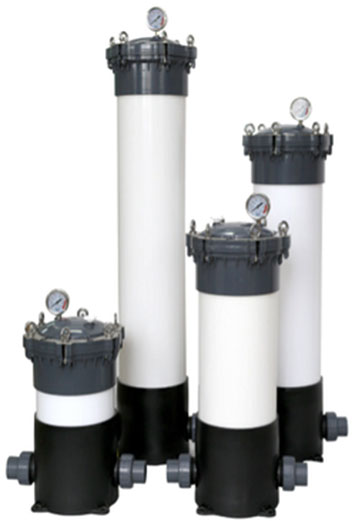

UPCV Cartridge Style Filter Housing

UPVC 재질의 카트리지 필터 히우징은 고정밀 필터 시스템의 전처리에 주로 사용합니다.

기존 스테인레스 등의 하우징에 비해 내마모성, 내식성, 내화학성 등에 강한 특화된 제품입니다.

적용 Application

  • 화학, 약품, 순수, 해수, 음용수, 환경 분야 등 수처리 전반에 사용 가능
  • 원자력, 화력발전소, 반도체, 전자, 도금, PCB, 철강, 제련, 식음료, 제지, 펄프
  • 제약, 농업, 병원, 양식장, 오폐수

사양 Specification

사용필터 규격
I.D : 28-30mm / O.D : 65-70mm
사용 온도 :  45℃



Model Material Size(mm) Filter No. Filter Size In/Out (Union) Drain Max. Press Reference Flow (T/H)
UPF-3D1
UPF-3D2
UPF-3D3
UPF-3D4 		UPF-5D1
UPF-5D2
UPF-5D3
UPF-5D4 		UPVC ø225*465H
ø225*715H
ø225*965H
ø225*1215H 		3EA/5EA 10"
20"
30"
40" 		ANSI 1.5" X 0.6Mpa 1~1.5
2.2~3
3.4~4.5
4.5~6 		2~2.5
3.7~5
5.6~7.5
7.5~10
UPF-8D2
UPF-8D3
UPF-8D4 		UPF-9D2
UPF-9D3
UPF-9D4 		ø315*745H
ø315*995H
ø315*1245H 		8EA/9EA 20"
30"
40" 		ANSI 3" 1/2" 6~8
9~12
12~16 		6.7~9
10~13.5
13.5~18


필터 하우징

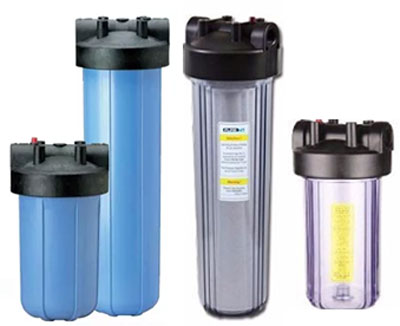

Household Plastic Filter Housing

특징 및 이점 (Features & Benefits)

  • FDA기준의 고품질 P.P와 AS를 사용하여 제작됩니다.
  • 한층 두꺼운 하우징과 헤드디자인은 더 높은 압력을 견딜 수 있습니다.
  • 오프너, 에어밴트,고정 브라켓, 황동 나사 피팅이 기본으로 제공됩니다.

사양 (Technical Specification)

  • 최대 사용 압력 : 8 Bar (115psi)
  • 폭발 테스트 압력 : 30 Bar (435psi)
  • 시험 압력 및 횟수: 0-115psi,100000cycles
  • 권장 사용 압력 및 온도 : 6 Bar이하 (88psi),25℃
  • 최대 사용 온도 : 50℃
  • 유량과 압손실은 필터의 종류와 유형에 따라 달라질 수 있습니다.
